Con kê bê tông (hay cục kê cốt thép) đóng vai trò là cấu kiện phụ trợ nhưng cực kỳ quan trọng trong thi công kết cấu bê tông cốt thép. Nhiệm vụ cốt lõi của con kê là định vị và giữ cố định khoảng cách giữa hệ thống cốt thép với ván khuôn (cốp pha), nhằm hình thành lớp bê tông bảo vệ đạt chuẩn theo hồ sơ thiết kế.
Trong công tác thi công phần thô nhà phố và biệt thự, chất lượng của lớp bê tông bảo vệ quyết định trực tiếp đến độ bền vững và khả năng chống chịu ăn mòn của công trình theo thời gian.
1. Con kê bê tông là gì và vì sao phải sử dụng?
Con kê bê tông ra đời nhằm giải quyết yêu cầu kỹ thuật trọng yếu: duy trì chiều dày lớp bê tông bảo vệ cốt thép.
Nếu không có con kê hoặc sử dụng các vật liệu tự chế không đạt chuẩn (như gạch vỡ, đá dăm, đoạn thép vụn), hệ thống cốt thép rất dễ bị xô lệch, tỳ sát vào mặt cốp pha. Khi lớp bê tông bảo vệ quá mỏng hoặc bị lộ thép, các tác nhân ăn mòn từ môi trường bên ngoài (độ ẩm, khí CO2, muối khoáng) sẽ dễ dàng xâm nhập, gây rỉ sét cốt thép và làm giảm tuổi thọ cấu kiện.
2. Tiêu chuẩn lớp bê tông bảo vệ cốt thép theo từng cấu kiện
Chiều dày lớp bê tông bảo vệ (tính từ bề mặt thanh thép ngoài cùng đến mặt ngoài của cấu kiện) phải tuân thủ nghiêm ngặt theo tiêu chuẩn thiết kế kết cấu:
Móng (Đài móng, dầm móng): Thường từ 30mm đến 50mm (hoặc lớn hơn tùy thuộc vào điều kiện tiếp xúc với đất nền và cấp độ xâm thực).
Cột và Dầm: Thường từ 20mm đến 30mm.
Sàn và Bản thang: Thường từ 15mm đến 25mm tùy theo chiều dày bản sàn.
Lưu ý kỹ thuật: Kích thước con kê phải được lựa chọn khớp hoàn toàn với thông số lớp bảo vệ trong bản vẽ, tuyệt đối không dùng cảm tính hoặc chọn loại quá dày làm sai lệch vị trí biểu đồ nội lực của thép.
3. Chi tiết dải chiều cao con kê bê tông trong công trình dân dụng
Trong thực tế thi công nhà dân dụng, hệ thống con kê được đúc sẵn với dải kích thước rất đa dạng để đáp ứng chính xác yêu cầu của từng cấu kiện cụ thể:
Dải chiều cao phổ biến chung
Các mức kích thước cơ bản: 15mm, 20mm, 25mm, 30mm (thường dùng cho các cấu kiện mỏng, sàn nhịp nhỏ hoặc cấu kiện ít chịu xâm thực khắc nghiệt).
Chiều cao con kê cho hệ Sàn, Dầm, Móng (20mm – 100mm)
Đây là các cấu kiện chịu lực chủ đạo, đòi hỏi sự tuân thủ nghiêm ngặt về lớp bảo vệ:
Hệ sàn dân dụng (Sàn dày 100mm – 150mm): Thường sử dụng con kê chiều cao 20mm, 25mm, 30mm cho lớp thép dưới của sàn. Với sàn 2 lớp thép (thép mũ trên và thép sàn dưới), ngoài các giải pháp như chân chó hay ghế kê thép, thực tế thi công hoàn toàn có thể sử dụng các loại con kê bê tông khối cao chuyên dụng. Những cục kê cao này vừa giúp định vị lớp thép dưới vừa đỡ thanh thép lớp trên tựa vững chắc trên đỉnh, đảm bảo khoảng cách giữa các lớp thép và bề dày bản sàn theo đúng yêu cầu kỹ thuật.
Hệ dầm (Dầm móng, dầm sàn): Chiều cao con kê thường dao động từ 30mm đến 50mm tùy theo tiết diện dầm, bảo vệ cả cốt thép dọc chịu lực và cốt đai bên ngoài.
Hệ móng (Đài móng, dầm móng, bản móng): Do tiếp xúc trực tiếp với nền đất, lớp bảo vệ yêu cầu rất dày với các mức chiều cao phổ biến gồm 50mm, 55mm, 60mm, 65mm, 70mm, 75mm, 80mm, 90mm đến 100mm (đặc biệt trong các móng cọc lớn hoặc móng bè chịu lực cao).
Chiều cao con kê cho Lanh tô, Vách hầm (25mm – 50mm)
Lanh tô và ô văng: Thường sử dụng các loại con kê chiều cao 25mm, 35mm để đảm bảo lớp bảo vệ cho các cấu kiện chịu che chắn nhưng dễ bị tác động bởi thời tiết bên ngoài.
Vách hầm, vách thang máy hoặc tường bao bê tông: Thường sử dụng con kê chiều cao 35mm, 45mm, 50mm để chống lại áp lực đất, áp lực nước ngầm và bảo vệ cốt thép vách.

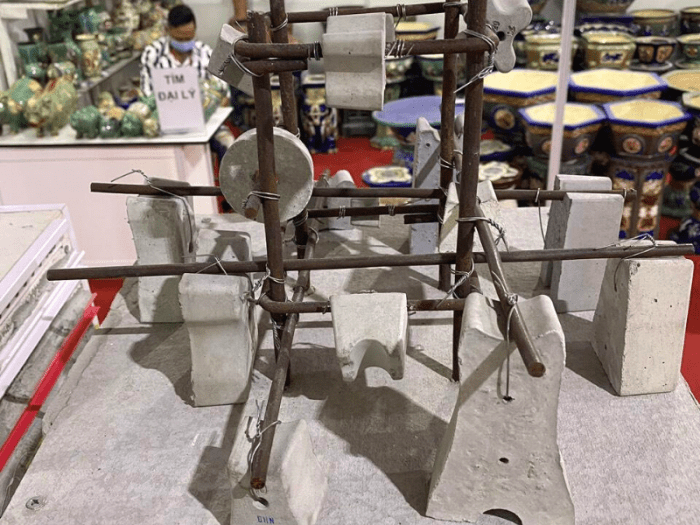

4. Phân loại cấu tạo hình học của con kê bê tông hiện đại
Bên cạnh chiều cao, hình dáng cấu tạo của con kê cũng được thiết kế tối ưu theo từng vị trí lắp đặt:
Con kê đa năng (Có rãnh khấc): Dành cho sàn và dầm ngang, trên thân có các rãnh định vị ôm trọn các đường kính thép từ $\Phi 6$ đến $\Phi 16$.
Con kê tích hợp thép chờ (Dành cho cột, vách): Có gắn sẵn sợi dây thép buộc mềm bên trong khối bê tông, giúp thợ thi công buộc chặt cố định vào cốt đai cột/vách, giữ cho cục kê không bị trượt ngã khi đầm dùi bê tông.
5. Ưu điểm vượt trội của con kê bê tông so với vật liệu tự chế
So với việc sử dụng gạch thẻ, mảnh đá hoa cương hay đoạn nhựa/thép vụn trong thi công truyền thống, con kê bê tông sở hữu những ưu thế tuyệt đối:
Độ tương thích vật liệu hoàn hảo: Vì cùng bản chất là bê tông, cục kê hòa lẫn và tạo thành khối đồng nhất với bê tông tươi khi đổ, không tạo ra khe hở hay mặt phẳng phân lớp yếu.
Khả năng chịu lực cao: Chịu được trọng lượng của hệ lưới thép nặng và sức đi lại của nhân công trên sàn mà không bị bóp bẹp hay biến dạng.
Đảm bảo tính đồng đều: Kích thước đúc sẵn chính xác theo khuôn giúp kiểm soát tuyệt đối chiều dày lớp bảo vệ trên toàn bộ công trình.

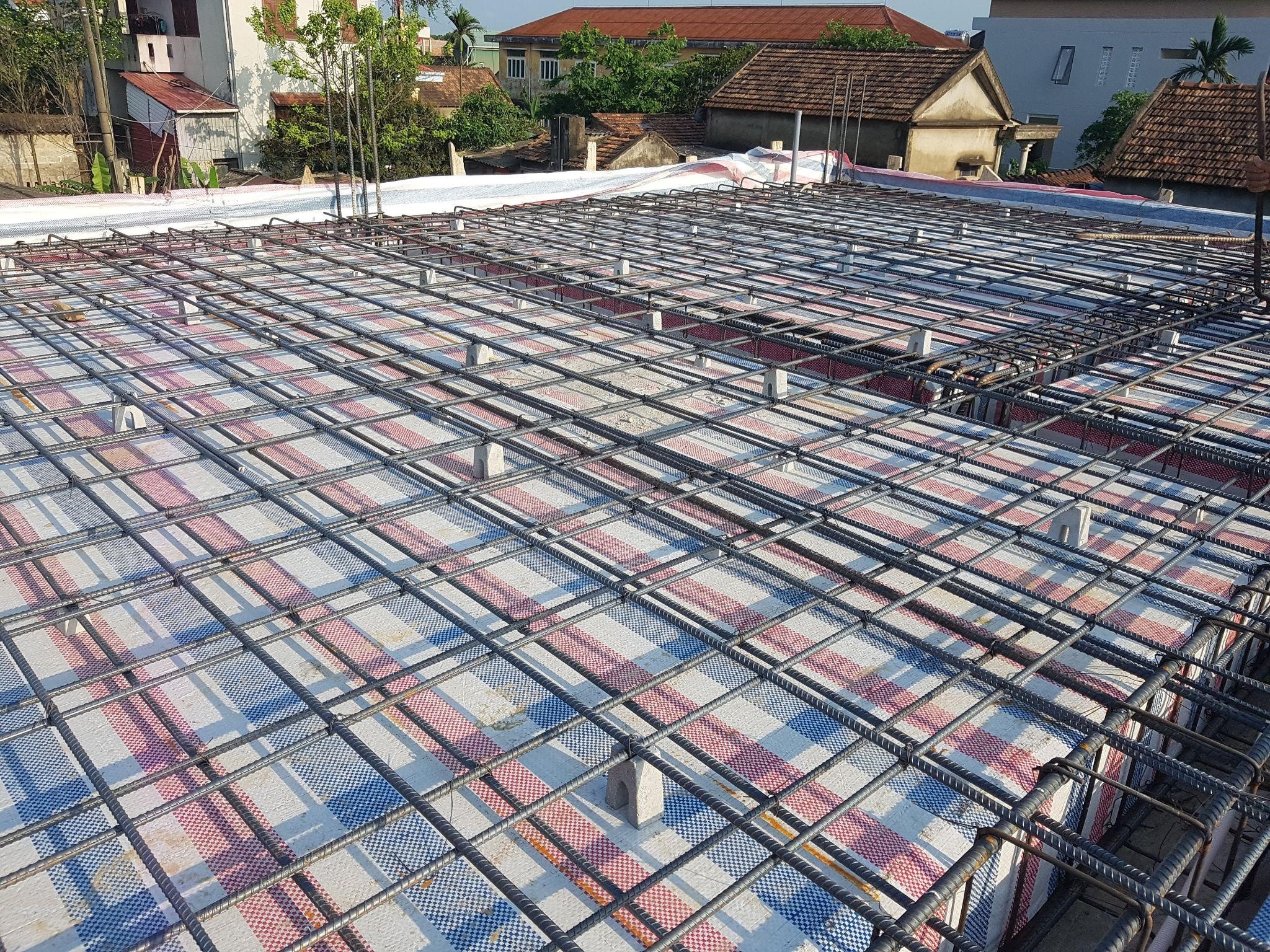

Hình ảnh con kê bê tông sử dụng để kê thép sàn của một công trình nhà ở biệt thự.
Lời kết
Việc hiểu rõ bản chất, phân loại và lựa chọn chính xác chiều cao con kê bê tông từ 15mm đến 100mm cho từng cấu kiện là nền tảng kỹ thuật quan trọng giúp đảm bảo chất lượng phần thô vững chắc cho mọi công trình nhà phố và biệt thự.
